Caratteristiche tecniche
Vantaggi
Posizionamento
Posizionamento manuale
Posizionamento a cura degli operatori che agendo sul pignone presente sull’attacco del portacoltello sposteranno il gruppo di taglio. La precisione è comunque massima grazie all’utilizzo di una guida con cremagliera e binari per carrellini a ricircolo di sfere. Inoltre, l’utilizzo di un pistone di aggancio pneumatico permette di movimentare il gruppo superiore e inferiore simultaneamente senza così perdere le geometrie di taglio.
Posizionamento automatico
Il posizionamento di questo sistema di taglio Mario Cotta è completamente automatico. L’operatore interagirà solo con il software Scada appositamente progettato da Mario Cotta inserendo, memorizzando e richiamando le ricette di taglio. Sarà il software e il sistema di posizionamento a movimentare tutti i gruppi con la massima velocità e precisione.
Soluzione Web-Out
La movimentazione dei gruppi è garantita da attacchi per movimentazione a cinghia posizionati su ogni motore e da una cinghia movimentata da un motore brushless.
L’utilizzo di un pistone di aggancio permette di sincronizzare il movimento tra gruppo superiore ed inferiore.
Soluzione Web-in
La movimentazione dei gruppi è garantita da attacchi per movimentazione a cinghia posizionati su ogni motore ed ogni portacoltello e da una cinghia movimentata da un motore brushless per il posizionamento dei portacoltelli ed una cinghia movimentata da un motore brushless per il posizionamento dei motori.
Questo posizionamento permette quindi un cambio ricetta di taglio, e conseguente movimentazione ad altissima precisione dei gruppi, senza nessun pistone di aggancio permettendo così di mantenere il materiale incorsato nella sezione di taglio, mantenendo comunque tutte le geometrie di taglio.
Posizionamento automatico simultaneo
Se la necessità è diminuire ancor più drasticamente i tempi di posizionamento e diminuire i tempi di fermo macchina, la soluzione di posizionamento simultaneo è ciò che risponde a questa necessità. Ogni gruppo taglio viene equipaggiato con un motore di posizionamento indipendente che lavora su una cremagliera ad alta precisione. La soluzione a posizionamento indipendente può essere installata sia in versione Web-Out (un singolo motore di traslazione per gruppo taglio) che in versione Web-in (doppio motore di traslazione, uno per il portacoltello ed uno per il motore)

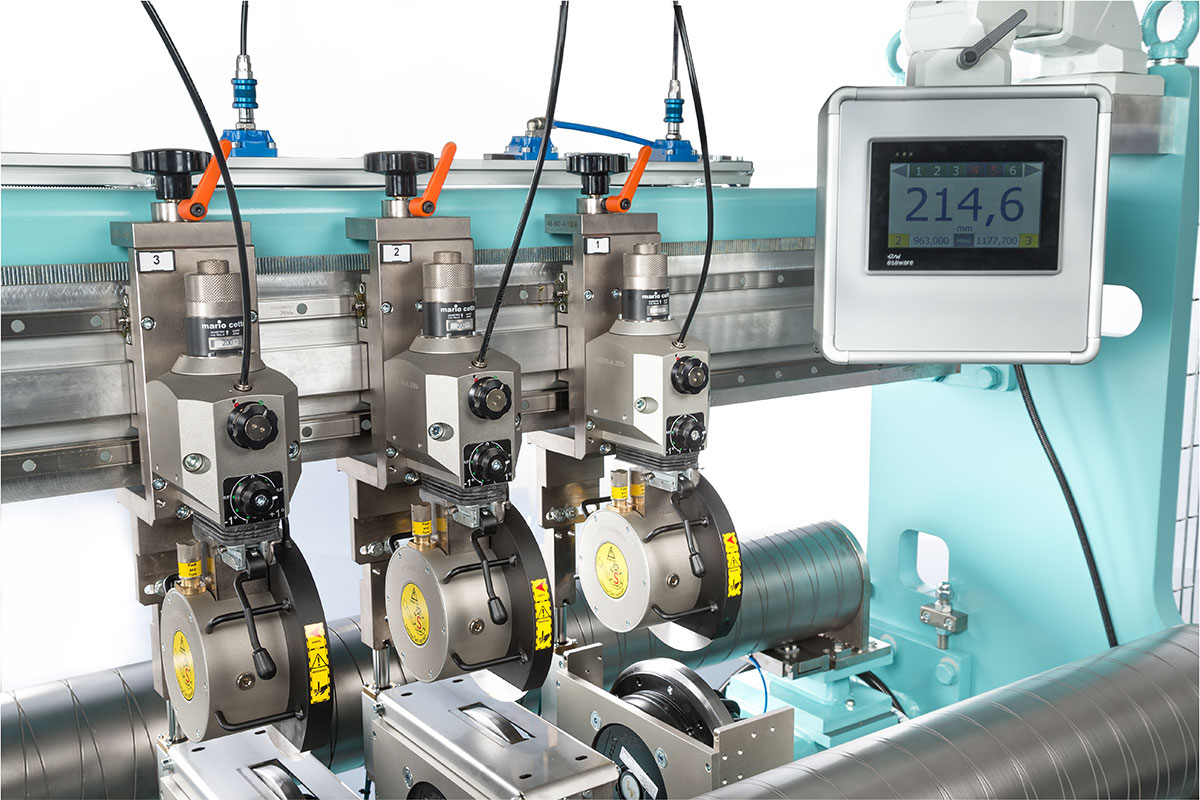

Posizionamento visualizzato
Il posizionamento visualizzato permette all’operatore di visualizzare in diretta su un monitor posizionato nella sezione di taglio tutte le quote dei portacoltelli che sta movimentando. La movimentazione rimane manuale a cura dell’operatore, che potrà però contare sui sensori MTS ad alta precisione ed un monitor da 12” per posizionare più velocemente ed accuratamente i gruppi di taglio.
