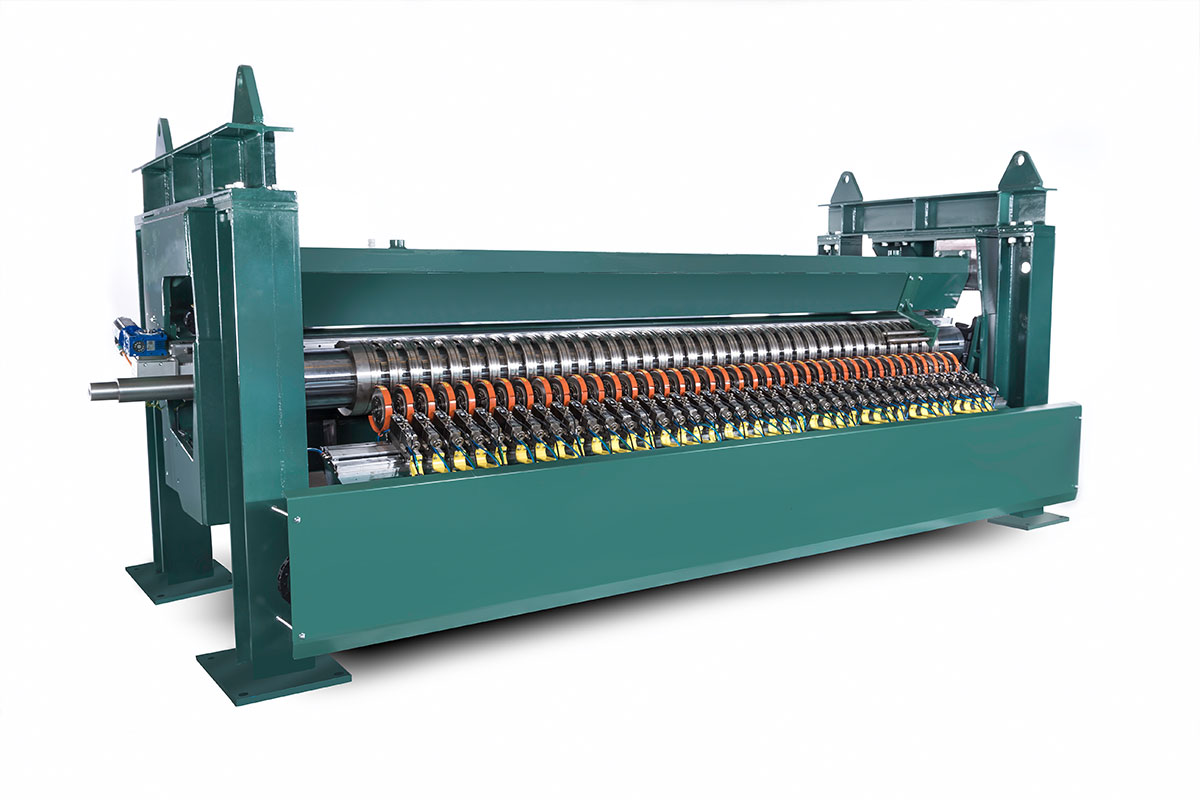

Soluzione Expando
o Expando by Mario Cotta rappresenta la generazione più avanzata per i sistemi ad albero per taglio a forbice tangenziale. Il sistema di taglio Expando è composto da una parte superiore ed una inferiore, rispettivamente equipaggiate con Portacoltelli pneumatici ad alte performance Mario Cotta e albero espansibile per controcoltelli. Il cambio lama è estremamente rapido e sicuro grazie al brevetto Mario Cotta per i controcoltelli Expando, l’utilizzo di un anello di taglio in HSS con doppio tagliente permette di non smontare l’albero espansibile per il cambio lama e di non avere costi per la riaffilatura. Il sistema di taglio expando è la miglior soluzione quando le velocità non superano i 1800 m/min, è richiesto un numero di tagli elevato e tagli minimi richiesti stretti (a partire da 25mm).

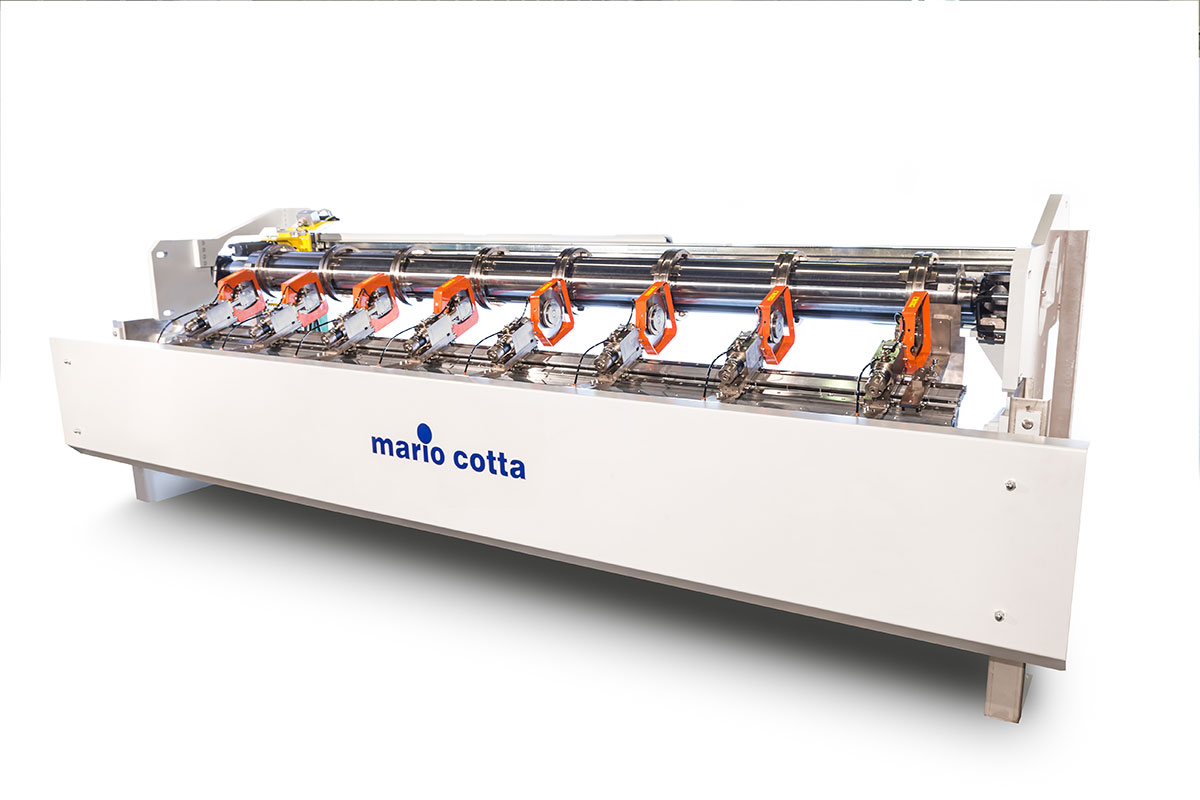

Soluzione a Controcoltelli Multipli
Per quelle applicazioni dove non è possibile prevedere del parcheggio per i gruppi taglio non utilizzati o dove gli spazi macchina non permettono un layout tangenziale del sistema di taglio, la soluzione a controcoltelli multipli può essere ciò che risponde all’esigenza.
La tavola dell’albero controcoltelli viene completamente attrezzata con dei controcoltelli multipli, anch’essi prodotti direttamente da Mario Cotta, secondo disegno stabilito e studiato in collaborazione con l’ufficio tecnico per incontrare tutte le esigenze di ricette e tagli minimi richiesti.
Posizionamento
Posizionamento manuale
Posizionamento a cura degli operatori che agendo sul pignone presente sull’attacco del portacoltello sposteranno il gruppo di taglio. La precisione è comunque massima grazie all’utilizzo di una guida con cremagliera e binari per carrellini a ricircolo di sfere. Inoltre, l’utilizzo di un pistone di aggancio pneumatico permette di movimentare il gruppo superiore ed il controcoltello simultaneamente senza così perdere le geometrie di taglio.

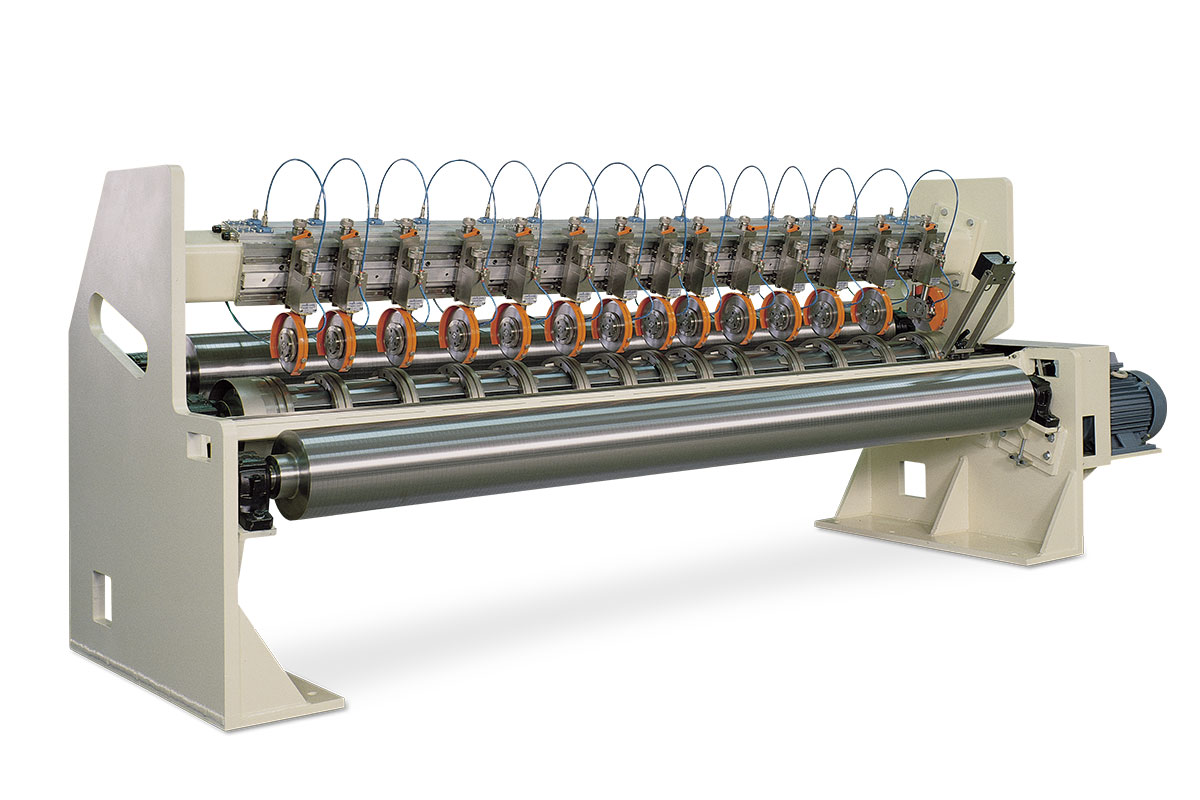

Posizionamento automatico
Il posizionamento di questo sistema di taglio Mario Cotta è completamente automatico. L’operatore interagirà solo con il software proprietario Mario Cotta inserendo, memorizzando e richiamando le ricette di taglio. Sarà il software e il sistema di posizionamento a movimentare tutti i gruppi con la massima velocità e precisione.
Soluzione Web Out
La movimentazione dei gruppi è garantita da un traslatore su guida roll-on che agisce sul gruppo superiore.
L’utilizzo di un pistone di aggancio permette di sincronizzare il movimento tra gruppo superiore e controcoltello.
Soluzione Web-In
La movimentazione dei gruppi è garantita da un doppio traslatore su guide roll-on che agiscono indipendentemente su gruppo superiore e controcoltello. Questo posizionamento permette quindi un cambio ricetta di taglio, e conseguente movimentazione ad altissima precisione dei gruppi, senza nessun pistone di aggancio permettendo così di mantenere il materiale incorsato nella sezione di taglio, mantenendo tutti i valori di taglio.

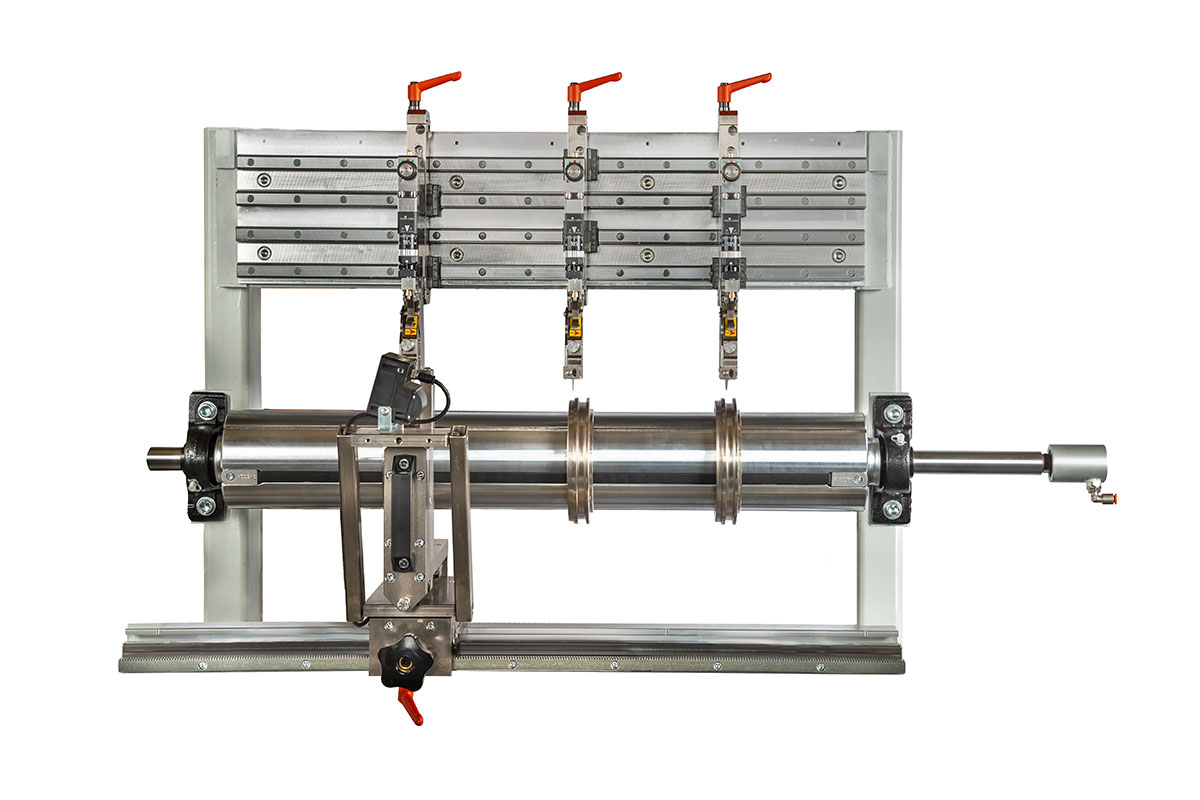

Posizionamento visualizzato
Un puntatore laser con annesso visualizzatore di quote viene montato su una guida, l’operatore quindi troverà la quota esatta per procedere al posizionamento manuale del gruppo taglio.
Il posizionamento manuale coadiuvato dal puntatore laser e visualizzatore permette all’operatore una movimentazione più rapida e conseguentemente un cambio ricetta più veloce.
